PostPosted: Fri 23 Oct - 15:10 (2015)    Post subject: circuit de Xavier Reply with quote

Bonjour,


Voila je vais faire un circuit suspendu qui sera au milieu de la "salle de jeu"


Cette idée de trotte depuis un bon moment.


J'ai déjà acheté la corde les poulies et ce soir les cornières et le lambris, si ca vous intéresse je vous fais quelque photos


Les dimensions seront de 2m x 2.5m .
_________________
Xavier


Last edited by xnemo2003 on Mon 26 Oct - 14:54 (2015); edited 1 time in total
Back to top
Publicité






PostPosted: Fri 23 Oct - 15:10 (2015)    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
F5JFS
Administrateur
Administrateur

Offline

Joined: 23 Jan 2012
Posts: 1,981,819
Localisation: Sud 77
Masculin
Point(s): 1,981,337
Moyenne de points: 1.00

PostPosted: Fri 23 Oct - 16:25 (2015)    Post subject: circuit de Xavier Reply with quote

Oui bien sûr ! Bon bricolage donc et 73 QRO à tous Okay !
_________________
http://slotmania.canalblog.com
Back to top
Visit poster’s website
xnemo2003
nouvelle recrue
nouvelle recrue

Offline

Joined: 22 Oct 2015
Posts: 17
Localisation: 60
Masculin
Point(s): 17
Moyenne de points: 1.00

PostPosted: Mon 26 Oct - 15:21 (2015)    Post subject: circuit de Xavier Reply with quote

J'ai vu les plans du 2x3.5, super ! mais bon du coup, raté, désolé.


Je n'ai pas trouvé de plan sur le forum pour un 2x2.5
_________________
Xavier
Back to top
xnemo2003
nouvelle recrue
nouvelle recrue

Offline

Joined: 22 Oct 2015
Posts: 17
Localisation: 60
Masculin
Point(s): 17
Moyenne de points: 1.00

PostPosted: Thu 29 Oct - 09:49 (2015)    Post subject: circuit de Xavier Reply with quote

Bonjour


Voici une photo de la structure




dans un premier temps j'ai choisi un circuit assez simple, le temps d'investir dans des rails


SCALEXTRIC 2 VOIES

Longueur des voies = 12.85 m

Référence des rails / Désignation / Nombre utile
C 159 / Half Straight / 3
C160 / Straight / 16
C151 / Standard Curve / 14
C154 / Half standart curve / 18
C153 / Outer curve / 12
PT84 / Outer outer Curve / 2

Plateau rectangulaire de 250 x 200 cm



_________________
_________________
Xavier
Back to top
xnemo2003
nouvelle recrue
nouvelle recrue

Offline

Joined: 22 Oct 2015
Posts: 17
Localisation: 60
Masculin
Point(s): 17
Moyenne de points: 1.00

PostPosted: Thu 29 Oct - 10:01 (2015)    Post subject: circuit de Xavier Reply with quote

Pouvez vous me dire ou placer
C154
C153
PT84



Sur le dessin je n'arrive pas a faire les différences Mr. Green
_________________
Xavier
Back to top
xnemo2003
nouvelle recrue
nouvelle recrue

Offline

Joined: 22 Oct 2015
Posts: 17
Localisation: 60
Masculin
Point(s): 17
Moyenne de points: 1.00

PostPosted: Thu 29 Oct - 10:05 (2015)    Post subject: circuit de Xavier Reply with quote

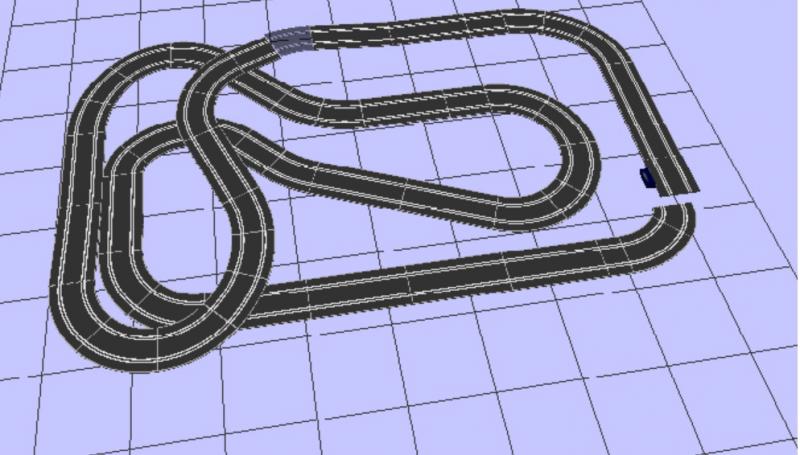

et celui la par la suite


SCALEXTRIC 2 VOIES

Longueur des voies = 15.51 m

Référence des rails / Désignation / Nombre utile
C157 / Short Straight / 2
C 159 / Half Straight / 7
C160 / Straight / 18
C151 / Standard Curve / 16
C154 / Half standart curve / 5
PT55 / Half Inner Curve / 5
C152 / Inner curve / 2
C153 / Outer curve / 15
PT84 / Outer outer Curve / 7

Plateau rectangulaire de 250 x 200 cm

http://www.casimages.com/i/151026053825663453.jpg.html






_________________
Xavier
Back to top
F5JFS
Administrateur
Administrateur

Offline

Joined: 23 Jan 2012
Posts: 1,981,819
Localisation: Sud 77
Masculin
Point(s): 1,981,337
Moyenne de points: 1.00

PostPosted: Thu 29 Oct - 10:23 (2015)    Post subject: circuit de Xavier Reply with quote

En version plus simple encore avec les références des rails utiles... Okay



Pour le second circuit, il laisse peu de place au décor et vous trouverez facilement à partir du plan présenté ici comment placer les rails utiles...
_________________
http://slotmania.canalblog.com
Back to top
Visit poster’s website
xnemo2003
nouvelle recrue
nouvelle recrue

Offline

Joined: 22 Oct 2015
Posts: 17
Localisation: 60
Masculin
Point(s): 17
Moyenne de points: 1.00

PostPosted: Tue 3 Nov - 14:03 (2015)    Post subject: circuit de Xavier Reply with quote

Suite et fin de la structure suspendu au plafond.


J'ai donc terminer ma structure en alu environ 7kg, j'y ai mi du lambris en 10mm d’épaisseur pour un poids total d'environ 35 kg.


en levant pour la première fois le plateau, je me rends compte que l'alu n'est pas assez solide sur une si grande longueur (un voile de 10cm).... j'ai donc abandonné le projet sur suspension. Pour un autre projet, plus solide
_________________
Xavier
Back to top
F5JFS
Administrateur
Administrateur

Offline

Joined: 23 Jan 2012
Posts: 1,981,819
Localisation: Sud 77
Masculin
Point(s): 1,981,337
Moyenne de points: 1.00

PostPosted: Wed 4 Nov - 00:40 (2015)    Post subject: circuit de Xavier Reply with quote

Le plus simple est de faire un cadre en bois constitué de tasseaux d'environ 50 X 50 mm et d'y visser un plateau en CTP ou laté de 20 ou 22 mm d'épaisseur. C'est lourd mais suspendu avec un système judicieux de poulies et câble fin de hauban de bateau et un petit treuil électrique ceci doit bien le faire Wink

Sous le plateau, quelques pieds repliables viendront stabiliser le plateau en position basse d'utilisation...

Bonne bidouille, 73 QRO et bon slot à tous Okay !
_________________
http://slotmania.canalblog.com
Back to top
Visit poster’s website
xnemo2003
nouvelle recrue
nouvelle recrue

Offline

Joined: 22 Oct 2015
Posts: 17
Localisation: 60
Masculin
Point(s): 17
Moyenne de points: 1.00

PostPosted: Sun 15 Nov - 15:08 (2015)    Post subject: circuit de Xavier Reply with quote

je viens d'acheter des tasseaux de 50x50 et je viens de finir le cadre. maintenant j'ai accroché le cadre au mur et via des charnières, je peux relever le circuit plus facilement. du coup j'ai du réduire un peu mon circuit... Il fait 2.5x 1.8, du coup les proprositions de circuits ne sont plus bon. Embarassed


Pouvez vous me refaire modifier le circuit choisi pour l'adapter au nouveau format.



les pieds seront retractables
_________________
Xavier
Back to top
xnemo2003
nouvelle recrue
nouvelle recrue

Offline

Joined: 22 Oct 2015
Posts: 17
Localisation: 60
Masculin
Point(s): 17
Moyenne de points: 1.00

PostPosted: Sun 15 Nov - 16:45 (2015)    Post subject: circuit de Xavier Reply with quote




Voici un plan que j'ai créé, pouvez vous me dire si j'ai pas trop de virage ou de ligne droite ?


Merci
_________________
Xavier
Back to top
F5JFS
Administrateur
Administrateur

Offline

Joined: 23 Jan 2012
Posts: 1,981,819
Localisation: Sud 77
Masculin
Point(s): 1,981,337
Moyenne de points: 1.00

PostPosted: Sun 15 Nov - 21:26 (2015)    Post subject: circuit de Xavier Reply with quote

Je vois cela dans la semaine car soir après un week-end consacré exclusivement à deux courses organisées sur mon circuit je suis un tantinet fatigué Sad

A pluche Mr. Green Mr. Green Mr. Green 73 QRO et bon slot à tous Okay !
_________________
http://slotmania.canalblog.com
Back to top
Visit poster’s website
F5JFS
Administrateur
Administrateur

Offline

Joined: 23 Jan 2012
Posts: 1,981,819
Localisation: Sud 77
Masculin
Point(s): 1,981,337
Moyenne de points: 1.00

PostPosted: Tue 17 Nov - 01:35 (2015)    Post subject: circuit de Xavier Reply with quote

Sur un plateau de 2.5 X 1.8 M voila un circuit Scalextric 2 voies avec une longueur des voies de 11.19 m...



73 QRO et bon slot à tous Okay !
_________________
http://slotmania.canalblog.com
Back to top
Visit poster’s website
F5JFS
Administrateur
Administrateur

Offline

Joined: 23 Jan 2012
Posts: 1,981,819
Localisation: Sud 77
Masculin
Point(s): 1,981,337
Moyenne de points: 1.00

PostPosted: Tue 17 Nov - 19:23 (2015)    Post subject: circuit de Xavier Reply with quote

Longueur des voies = 12.30 M



73 QRO et bon slot à tous Okay !
_________________
http://slotmania.canalblog.com
Back to top
Visit poster’s website
xnemo2003
nouvelle recrue
nouvelle recrue

Offline

Joined: 22 Oct 2015
Posts: 17
Localisation: 60
Masculin
Point(s): 17
Moyenne de points: 1.00

PostPosted: Mon 23 Nov - 14:54 (2015)    Post subject: circuit de Xavier Reply with quote

Petite Mise a jour,








Y a plus qu'a Okay
